Bo mạch chủ thế hệ mới GIGABYTE H81m- ds2 series 8 hỗ trợ bộ vi xử lý Intel® Core thế hệ 4, với sự kết hợp này sẽ đem lại sự pha trộn các tính năng và công nghệ độc đáo xứng đáng là nền tảng tuyệt vời cho việc xây dựng một cỗ máy tính tiếp theo. Từ việc cấp phát nguồn điện kỹ thuật số có khả năng chịu và cấp dòng cao, cho đến các công nghệ bộ nhớ đệm tăng cường hiệu năng, tích hợp chip xử lý âm thanh đắt tiền chất lượng cao, card mạng cao cấp và sạc thiết bị, các cổng truy suất được mạ vàng và tất nhiên, bố cục của bo mạch cũng được thiết kế rất mạnh mẽ, dòng bo mạch chủ GIGABYTE series 8 là một sự khác biệt.
một vài hình ảnh anh em tham khảo

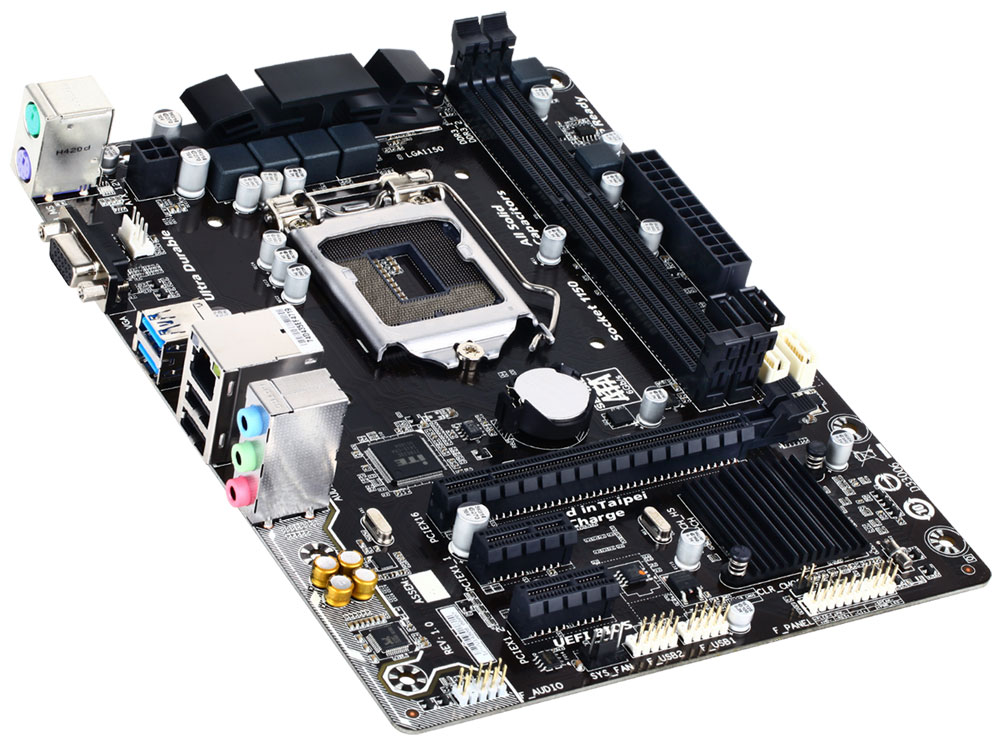

GIGABYTE H81m- ds2 hỗ trợ socket 1150
GIGABYTE H81m- ds2 hỗ trợ 2 thanh ram
GIGABYTE H81m- ds2 hỗ trợ USB 3.0
Các H81M-DS2 có D-Sub (VGA) và hơn anh chị em của nó, bao gồm cả một cổng song song LPT, COM RS232 nối tiếp, riêng PS / 2 cho chuột và bàn phím.
H81M-D2V có DVI và sử dụng một cổng PS / 2. Đối với H81M-D3V, là có cổng DVI và D-Sub, một cổng PS / 2 thông thường và không COM / LPT.
GIGABYTE H81m- ds2
Thông số kĩ thuật:
CPU
Support for Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel®Pentium®processors/Intel® Celeron® processors in the LGA1150 package
L3 cache varies with CPU
(Please refer “CPU Support List” for more information.)
Chipset
Intel® H81 Express Chipset
Memory
2 x 1.5V DDR3 DIMM sockets supporting up to 16 GB of system memory
* Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed.
Dual channel memory architecture
Support for DDR3 1600/1333 MHz memory modules
Support for non-ECC memory modules
Support for Extreme Memory Profile (XMP) memory modules
(Please refer “Memory Support List” for more information.)
Onboard Graphics
Integrated Graphics Processor:
1 x D-Sub port, supporting a maximum resolution of 1920×1200
Maximum shared memory of 1 GB
Audio
Realtek® ALC887 codec
High Definition Audio
2/4/5.1/7.1-channel
* To configure 7.1-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.
LAN
Realtek® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots
1 x PCI Express x16 slot, running at x16
2 x PCI Express x1 slots
(The PCI Express slots conform to PCI Express 2.0 standard.)
Storage Interface
Chipset:
2 x SATA 6Gb/s connectors (SATA3 0/1) supporting up to 2 SATA 6Gb/s devices
2 x SATA 3Gb/s connectors (SATA2 2/3) supporting up to 2 SATA 3Gb/s devices
USB
Chipset:
Up to 2 USB 3.0/2.0 ports on the back panel
Up to 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 4-pin ATX 12V power connector
2 x SATA 6Gb/s connectors
2 x SATA 3Gb/s connectors
1 x CPU fan header
1 x system fan header
1 x front panel header
1 x front panel audio header
2 x USB 2.0/1.1 headers
1 x Clear CMOS jumper
Back Panel Connectors
1 x PS/2 mouse port
1 x PS/2 Keyboard port
1 x parallel port
1 x serial port
1 x D-Sub port
2 x USB 3.0/2.0 ports
2 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks (Line In, Line Out, Mic In)
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
System voltage detection
CPU/System temperature detection
CPU/System fan speed detection
CPU/System overheating warning
CPU/System fan fail warning
CPU/System fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.
BIOS
2 x 64 Mbit flash
Use of licensed AMI EFI BIOS
Support for DualBIOS™
PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
Unique Features
Support for Q-Flash
Support for Xpress Install
Support for APP Center
* Available applications in APP Center may differ by motherboard model. Supported functions of each application may also differ depending on motherboard specifications.
@BIOS
EasyTune
EZ Setup
USB Blocker
